一、引言

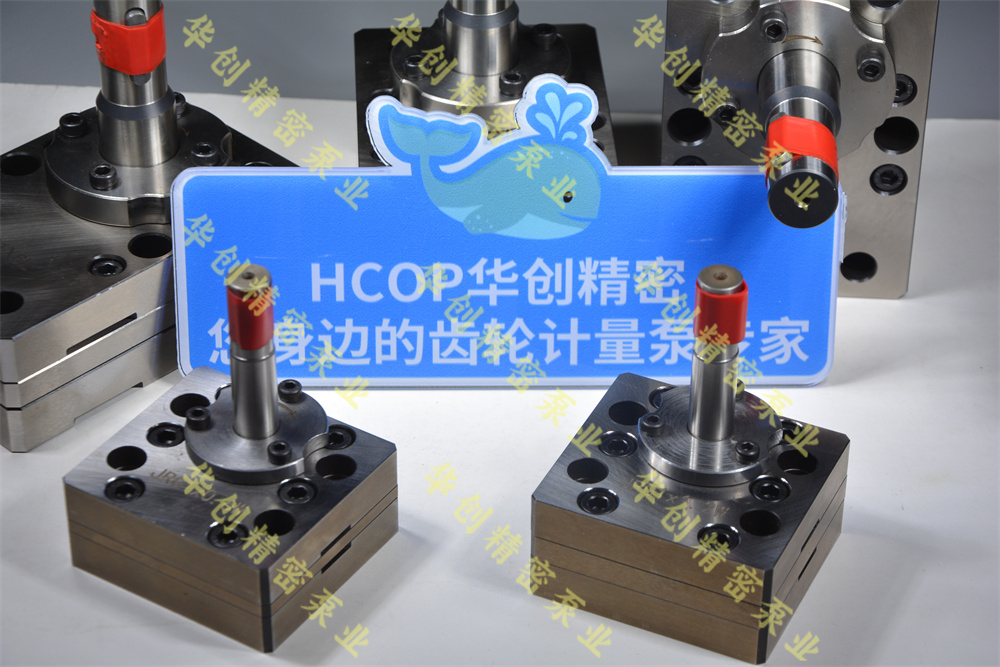

不銹鋼紡絲齒輪計量泵是化纖、塑料、橡膠等行業的核心設備，主要用于高溫、高粘度聚合物熔體的精確計量與輸送。其設計水平和性能直接影響紡絲質量、生產效率和能耗水平。本文將深入分析其結構設計、材料選擇、工作原理和性能優化，為相關行業提供技術參考。

 二、設計要點分析

 2.1 結構設計

2.1.1 齒輪型線優化

 漸開線斜齒輪：相比直齒輪減少25%的流量脈動，適用于高精度紡絲（FDY/POY）。

 雙圓弧齒輪：接觸應力降低30%，壽命提升至30,000小時（適用于高負荷工況）。

 變位齒輪設計：通過修正系數調整齒形，避免根切（模數≥2時采用）。

2.1.2 泵體流道設計

 螺旋進料口：降低熔體入口阻力（壓力損失減少15%）。

 階梯式出料腔：逐級釋放壓力，避免熔體破裂（適用于PET等高分子材料）。

 鏡面拋光：內表面粗糙度Ra≤0.4μm，防止熔體降解。

2.1.3 密封系統

 密封類型  適用溫度  壓力范圍  壽命

 機械密封  ≤350℃   ≤40MPa  12年

 磁力密封  ≤300℃   ≤25MPa  免維護

 波紋管密封  ≤400℃  ≤15MPa  3年以上

 2.2 材料選擇

2.2.1 齒輪材料

 174PH不銹鋼：HRC≥50，耐磨損，適用于常規紡絲。

 碳化硅陶瓷：耐溫500℃+，用于超高溫熔體（如PPS纖維）。

 表面處理：

  滲氮：表面硬度HRC60，耐腐蝕性提升。

  DLC涂層（類金剛石）：摩擦系數降低至0.1。

2.2.2 泵體材料

 316L不銹鋼：基礎材質，耐氯化物腐蝕。

 哈氏合金C276：用于含氟聚合物（如PTFE）加工。

 三、工作原理與數學模型

 3.1 容積式輸送原理

 理論流量公式：

  ```

  Q = 2πn×m2×z×b×ηv

  （n：轉速；m：模數；z：齒數；b：齒寬；ηv：容積效率）

  ```

 實際流量修正：

  粘度影響：熔體粘度每增加1000cP，流量下降25%。

  壓力補償：齒輪間隙每增加0.01mm，內泄漏量增加3%。

 3.2 動態壓力分析

 壓力脈動主要來源：

  1. 齒輪嚙合頻率（fn=轉速×齒數/60）

  2. 熔體壓縮性（PET的壓縮系數：0.5%/MPa）

 降脈動措施：

  采用斜齒輪（脈動率＜1%）。

  出口增設緩沖腔（壓力波動降低40%）。

 四、性能測試與優化

 4.1 關鍵性能指標

 參數        行業標準    高端機型     測試方法

 流量精度   ±1%       ±0.2%      GB/T 77822020

 耐溫性     300℃      400℃       ASTM D5422

 壽命       10,000h   30,000h    加速磨損試驗

 4.2 計算流體力學（CFD）分析

 模擬邊界條件：

  熔體粘度：10010,000cP（非牛頓流體模型）

  轉速范圍：50200rpm

 優化效果：

  流道改進后剪切速率降低18%。

  困油區域體積減少25%。

 4.3 實驗驗證

 測試平臺搭建：



  熔體溫度控制精度：±0.5℃

  壓力傳感器精度：0.1%FS

 結果對比：

   轉速  理論流量(L/h)  實測流量(L/h)  誤差

   100           250           248.6         0.56%

   150           375           372.1         0.77%

 五、行業應用案例

 5.1 化纖紡絲

 POY紡絲：

  需求：流量穩定性±0.5%，耐溫300℃。

  解決方案：斜齒輪+磁力密封，纖度CV值＜1.2%。

 5.2 薄膜擠出

 BOPP薄膜：

  挑戰：熔體壓力波動導致厚度不均。

  改進：雙齒輪壓力補償系統，厚度偏差＜±2%。

 六、未來發展方向

1. 智能化：

   集成IoT傳感器，實時預測齒輪磨損（剩余壽命估算誤差＜5%）。

2. 綠色設計：

   低剪切流道減少能耗（噸纖維耗電降低8%）。

3. 極端工況適配：

   開發耐500℃+的陶瓷金屬復合材料。

 七、結論

不銹鋼紡絲齒輪計量泵的設計需綜合考量材料性能、流場優化和動態密封三大核心要素。通過CFD仿真與實驗驗證相結合的方式，可將流量精度控制在±0.2%以內，滿足高端化纖生產需求。未來，隨著新材料和智能算法的應用，其性能邊界將進一步拓展。
