一、不銹鋼紡絲齒輪泵概述

不銹鋼紡絲齒輪泵（又稱熔體齒輪泵、高精度計量泵）是化纖紡絲、塑料擠出等領域的核心設備，主要用于高溫、高粘度聚合物熔體（如聚酯PET、尼龍PA6、聚丙烯PP等）的精確輸送和壓力穩定。其核心特點是：

- 耐高溫高壓：工作溫度可達350℃，壓力≤40MPa

- 超高精度：流量波動≤±0.5%，確保紡絲纖度均勻性

- 長壽命設計：采用特種不銹鋼+表面硬化處理，連續運行時間＞20,000小時

典型應用場景：

- 化纖紡絲（POY/FDY/工業絲）

- 塑料薄膜/片材擠出

- 橡膠行業高溫膠料輸送

 二、核心結構組成

 2.1 主要部件與功能

 部件名稱        材質要求           功能說明

 主動齒輪/從動齒輪  17-4PH不銹鋼（HRC50）  通過嚙合旋轉產生容積變化，實現熔體輸送

 泵體            316L不銹鋼（鏡面拋光）  承受高溫高壓，內腔精度Ra≤0.4μm防止熔體降解

 軸承系統        碳化硅陶瓷軸承         在無潤滑條件下耐350℃高溫

 密封系統        雙端面機械密封         防止熔體泄漏（密封面壓力＞系統壓力1.2倍）

 加熱系統        鑄鋁加熱器+PTFE絕緣    維持熔體溫度穩定（控溫精度±1℃）

 2.2 特殊結構設計

- 漸開線斜齒輪：相比直齒輪減少25%脈動，流量更平穩

- 壓力補償槽：在齒輪嚙合區開設回流槽，消除困油現象

- 多層隔熱腔體：降低熱損失（外表面溫升＜環境溫度+15℃）

 三、工作原理深度解析

 3.1 容積式輸送原理

1. 吸入階段：

   - 齒輪脫離嚙合時，齒間容積增大→進口形成負壓→熔體被吸入腔體

   - 關鍵參數：吸入真空度≤-0.05MPa（避免熔體氣化）

2. 輸送階段：

   - 齒輪旋轉將熔體沿泵體內壁推向出口側

   - 熔體剪切速率：控制在100-1000s?1（過高會導致分子鏈斷裂）

3. 排出階段：

   - 齒輪重新嚙合時齒間容積減小→熔體被強制擠出

   - 壓力建立公式：

     ```

     ΔP = (Q×μ)/(b×e)

     （Q：流量；μ：熔體粘度；b：齒寬；e：齒輪間隙）

     ```

 3.2 流量精確控制機制

 控制方式    原理                                                                  精度影響

--

 轉速調節    流量與轉速呈線性關系（Q=2πn×V，n：轉速，V：齒間容積）                    ±0.5%（需伺服電機+編碼器反饋）

 齒輪間隙補償  通過液壓調節機構動態調整齒輪軸向間隙（0.03-0.1mm）                       壓力波動降低60%

 背壓反饋    出口壓力傳感器→PLC→實時修正轉速                                          適用于粘度變化大的工況

 四、關鍵技術創新

 4.1 高溫動密封技術

- 密封類型對比：

   類型        耐溫極限  壽命     適用場景

  --

   石墨填料密封   280℃     3-6個月  低速低壓紡絲

   碳化硅機械密封 400℃     2年以上  高速紡FDY

   磁流體密封     350℃     免維護  超高純凈度醫用纖維生產

 4.2 熔體流道優化

- 螺旋導流槽設計：在泵體入口增設45°螺旋槽，使熔體預剪切，粘度降低15%

- 階梯式壓力釋放：出口采用三級擴壓結構，避免突擴導致熔體破裂

 4.3 智能控制系統

- 物聯網集成：通過4-20mA信號實時監測：

  - 熔體壓力（±0.1%FS精度）

  - 齒輪箱振動（＜2.8mm/s為正常）

  - 軸承溫度（報警閾值120℃）

 五、工作特性曲線分析

 5.1 流量-壓力-粘度關系



- 等粘度線：粘度越高，相同轉速下壓力建立越快

- 等壓線：壓力＞15MPa時會出現流量"塌陷"（需啟動壓力補償模式）

 5.2 效率影響因素

 參數        對效率的影響                           優化措施

 齒輪間隙   間隙增加0.1mm→效率下降8%              采用液壓自動補償系統

 熔體溫度   每降低10℃→粘度翻倍→能耗增加25%        精確控制溫差±1℃

 轉速       低于50rpm時容積效率＜80%              搭配變頻器保持轉速＞80rpm

 六、與螺桿泵的對比優勢

 對比項        齒輪泵                      螺桿泵

 脈動率      0.5-2%                   3-5%

 耐壓能力    ≤40MPa                   ≤15MPa

 維護成本    僅更換齒輪（2年/次）      需整體更換轉子（1年/次）

 適用粘度    10-50,000cP             100-100,000cP

 七、故障模式與處理

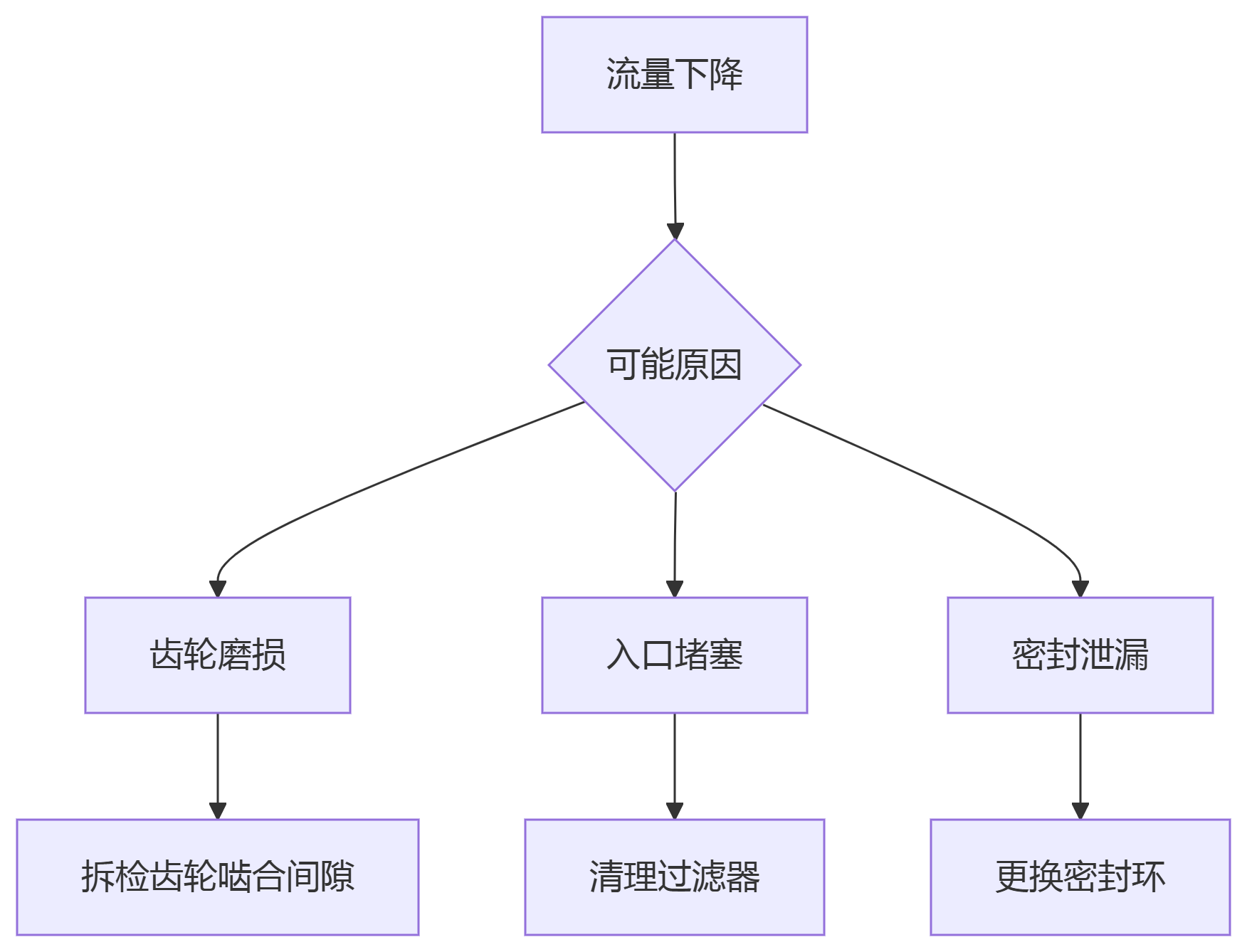

 7.1 典型故障樹分析

A[流量下降] --> B{可能原因}

B --> C1[齒輪磨損]

B --> C2[入口堵塞]

B --> C3[密封泄漏]

C1 --> D1[拆檢齒輪嚙合間隙]

C2 --> D2[清理過濾器]

C3 --> D3[更換密封環]

 7.2 預防性維護策略

1. 每日：檢查出口壓力波動（＞±5%需預警）

2. 每月：紅外熱成像檢測軸承溫度分布

3. 每年：齒輪硬度檢測（洛氏硬度下降＞HRC3需更換）

 八、未來發展趨勢

1. 材料革新：

   - 陶瓷基復合材料齒輪（耐溫500℃+耐磨性提升3倍）

2. 數字孿生：

   - 通過CFD仿真預演不同工藝參數下的泵送特性

3. 綠色制造：

   - 開發低剪切齒輪型線，減少聚合物降解（碳排放降低15%）

 結語

不銹鋼紡絲齒輪泵通過精密齒輪嚙合與智能壓力控制的結合，實現了高分子材料加工領域的革命性突破。隨著化纖產業向超細旦、高強絲方向發展，其對流量精度的要求將進一步提升至±0.2%。建議用戶在選型時重點關注齒輪材質熱處理工藝和動態密封技術，以確保設備與工藝的完美匹配。
